Гибкие мультиплексоры. Обслуживание линий

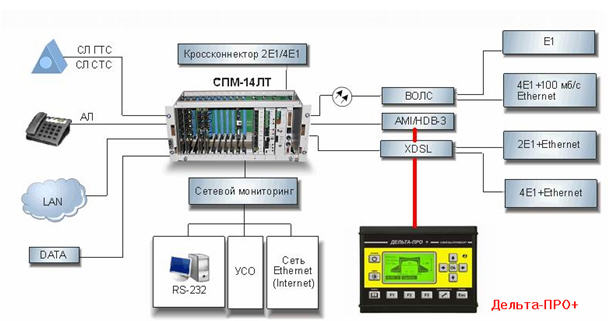

Гибкие мультиплексоры пришли в сельскую связь на замену устаревших цифровых систем ИКМ-15/30. На примере СПМ-14-ЛТ мы видим универсальные возможности гибких мультиплексоров нового поколения. Аппаратура обеспечивает организацию межстанционных соединительных линий в местном и междугородном шнуре для всех типов АТС; организацию цифровых синхронных и асинхронных интерфейсов с различной скоростью передачи пх64 кбит/с; организацию первичных линейных трактов на волоконно-оптических и металлических кабелях.
Универсальные возможности Дельта-ПРО+
Приборы для измерений на линиях, обслуживаемых новым поколением мультиплексоров, должны обладать таким же гибким функционалом. Новая модель Дельта-ПРО+ обладает универсальным набором функций, позволяющим производить необходимые измерения на металлических кабелях и станционных стыках.
Экономичный вариант. Может работать отдельно и в комплекте с генератором Дельта. Прост в управлении, не требует специальной подготовки. Передача результатов измерений на компьютер через ИК-порт. Легкий герметичный корпус из алюминиевого профиля 170х170х90 мм. Вес 1,5 кг. 4 сменных аккумулятора Ni-MH, AA 2,3АЧ на 5 часов непрерывной работы. Сертификат об утверждении типа RU.C.34.112.A №33063, № Госреестра 38883-08. Цена 36 000 руб. с НДС |
-
частотные измерения: (стандарт ALT 2000) Линейный тракт AMI / HDB-3, G.SHDSL, xDSL, Ethernet
|
- спектр шума / сигнала (NOISE). Прибор показывает на графике спектр внешних помех от низких частот до высокочастотного шума 8 МГц от -30 до -120 дБм/Гц. Результаты заносятся в память и протоколируются;
- АЧХ. Частотные характеристики снимаются в диапазоне от 32 кГц до 2 МГц или от 32 кГц до 8 МГц:
- затухание сигнала (INSERTION LOSS),
- асимметрия (LONGITUDINAL BALANCE),
- переходное влияние (NEXT/FEXT),
- возвратные потери (RETURN LOSS)
- маски ETSI/ANSI, редактирование библиотеки масок
|
При измерении АЧХ затухания в линии или FEXT прибор работает в автоматическом режиме с генератором Дельта на дальнем конце кабеля. При этом не требуется обслуживать генератор: тот постоянно повторяет цикл частот, а прибор на ближнем конце автоматически синхронизируется с ним. Измерительный цикл занимает около 50 секунд.
|
|
- Скоростной потенциал. Определение скоростного потенциала и потерь на шум выделенных линий ADSL, ADSL2, ADSL2+, SHDSL
Вывод на экран частотной (побиновой) характеристики скорости с маской потерь на шум и цифровым анализом значений интегральной скорости нисходящего потока и потерь. При этом существует возможность расчета и соответствующего отображения скоростного потенциала с учетом всех бинов или же только четных и нечетных.
|
|
- Режим УП (узкая полоса). Измерения рабочего и переходного затухания (NEXT/FEXT) на любой выбранной частоте в диапазоне 32 кГц - 8 МГц. Измерения фиксируются в памяти прибора, их можно пролистать или записать на компьютер и распечатать протокол измерений. Измеритель сам создает нужный список частот и вызывает нужную частоту одним нажатием. Диапазон измерений от 0 до -110 дБ.
|
анализ потока Е1 Станционный стык Е1, линейный тракт AMI / HDB-3
Анализатор цифровых каналов и трактов, соответствующих рекомендации ITU-T G.703 :
-
Скорость анализируемого потока 2048 кбит/c
Поток - неструктурированный, ИКМ30, ИКМ31
Входное сопротивление - 120 Ом, > 5кОм
Анализируемый код - AMI/HDB3
Тактовый синхросигнал - внутренний (устанавливается относительно входящего потока)
Тестовая последовательность - все 0, все 1, ПСП ( 26-1 ... 223-1)
Полярность последовательности - нормальная, инверсная
Регистрация аварий - LOS,LOF,LOM,RDI,MRDI,AIS
Счет ошибок - кодовые, битовые, ошибки FAS и MFAS, CRC, E-bit
Интервал измерений - непрерывный, 10 с, 100 с, 1000 с
Просмотр каналов - данных, CAS, слов FAS/NFAS
Анализ формы импульса
Автоматическая проверка на соответствие шаблону G.703 (определение и индикация длительности фронта, спада и ширины импульса).
рефлектометрические измерения Линейный тракт AMI / HDB-3, G.SHDSL, xDSL, Ethernet
|
Простота и удобство управления с высокими характеристиками приборов мастер-класса:
- работа на линиях со значительным уровнем помех и высоким затуханием
- разрешение 20 см
- масштабирование до 96 дБ
- режим шумоподавления
- сравнение с рефлектограммой из памяти
- уникальный метод локализации асимметрии и разбалансировки пары (плохие муфты, сообщения)
|
Технические характеристики рефлектометра
Диапазон расстояний, метры |
50, 100, 200, 300, 500, 1000, 3000, 5000, 10 000, 20 000, 30 000 |
Минимальный шаг разрешения |
20 см |
Перекрываемое затухание |
не менее 96 дБ |
Длительность импульса |
от 32 до 32768 нс |
Выходной тестовый сигнал |
симметричный |
Амплитуда при нагрузке 120 Ом |
≥6 В |
Полное выходное сопротивление |
120 Ом |
Фильтр |
дополнительное шумоподавление |
Точность измерения расстояния |
± 0,2 м ± 0,01% от показаний |
|
